⚡ Consignes de sécurité et d’utilisation du système électrique

Le système électrique du véhicule doit être utilisé avec rigueur afin de garantir la sécurité des occupants et la fiabilité des équipements.

⚠️ Sécurité générale

En cas de défaut permanent (fusible, disjoncteur ou sortie Powerail), le circuit doit être immédiatement mis hors service.

→ Consignez immédiatement le circuit concerné. → Faites intervenir un électricien qualifié afin d’identifier l’origine du défaut (court-circuit ou surcharge).

AVERTISSEMENT Une mauvaise utilisation des systèmes électriques peut entraîner :

un risque d’incendie ou d’explosion (courant continu et alternatif)
un risque d’électrocution (courant alternatif)

→ Effectuez un contrôle complet du système tous les 2 ans.

✅ Bonnes pratiques

Toujours

Vérifier l’état de charge des batteries et du système de charge
Couper le parc batteries lors de l’hivernage
Maintenir une tension > 24 V pendant l’hivernage
Vérifier le bon fonctionnement de la régulation de charge

Ne jamais

Intervenir sur une installation sous tension
Modifier l’installation ou les schémas sans intervention d’un électricien qualifié agréé Victron
Modifier la capacité des dispositifs de protection
Laisser le véhicule sous tension dans un mode inadapté
Installer des équipements dépassant l’intensité nominale du circuit sans adaptation

🛠️ Mise en place de nouveaux équipements

Les équipements électriques doivent être conformes à la directive européenne Compatibilité Électromagnétique (89/336/CEE).

→ Utilisez uniquement des équipements certifiés CE avec documentation complète. → Installez uniquement :

des appareils à double isolation (classe II)
ou des appareils correctement mis à la terre

→ Respectez les règles de montage :

section de câble adaptée
protections calibrées
liaison des parties métalliques au conducteur vert/jaune

Toute modification du système électrique doit être consignée dans le manuel pour assurer la maintenance future.

🔋 Batterie

Le parc batteries est dimensionné pour les besoins du véhicule :

2 batteries 300 Ah – 24 V
Montage en parallèle → capacité totale 600 Ah
Implantation : sous la banquette droite du salon

→ Maintenez un niveau de charge suffisant et effectuez un entretien régulier.

ATTENTION

Vérifiez la compatibilité des nouveaux équipements avec la capacité du parc batteries
Débranchez toujours la borne – avant la borne +
Ne jamais court-circuiter les bornes
Utilisez des gants et protections adaptées
En cas de contact avec l’électrolyte : rincer immédiatement et consulter un médecin

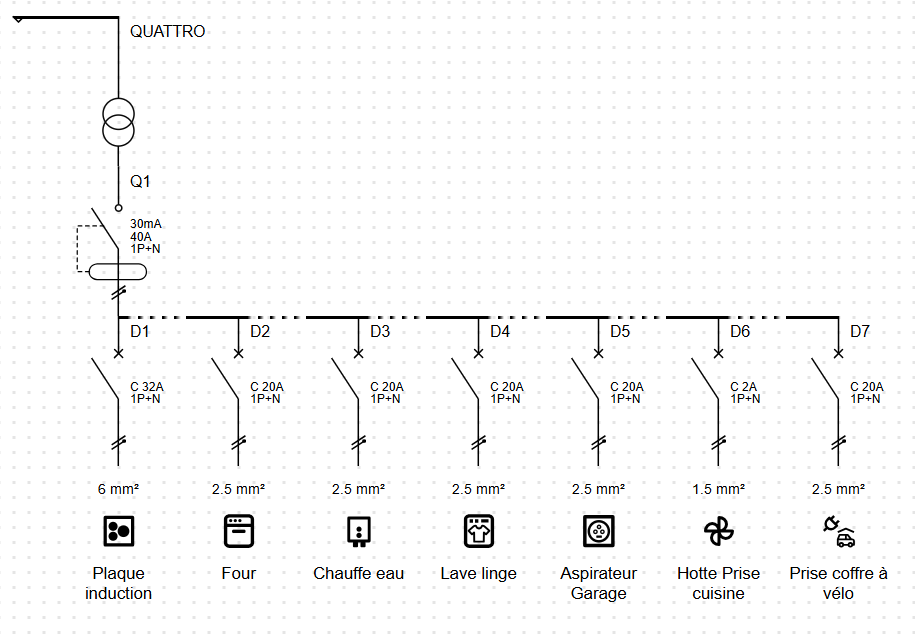

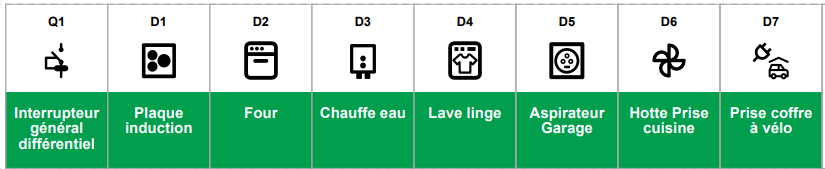

🔌 Installation 220 Volts

DANGER L’installation 220 V est protégée par un disjoncteur et un différentiel. Toute modification doit être réalisée par un professionnel qualifié.

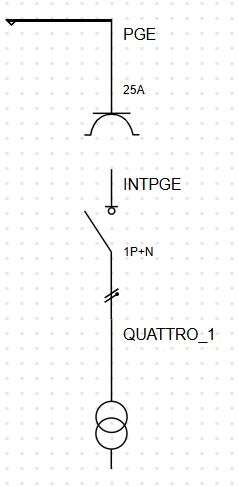

Le véhicule est équipé d’un câble de raccordement extérieur conforme :
